压力表各项名词解释

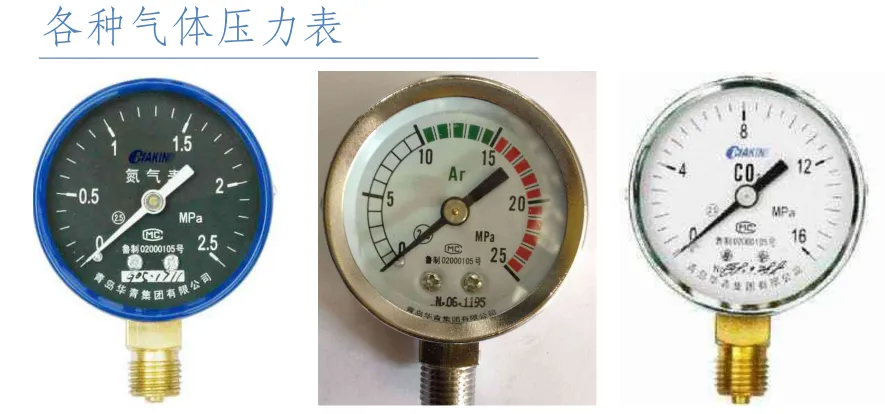

• 压力表:以大气压力为基准，用于测量小于或大于大气压力的仪表。
• 压力:实际上指的是物理学上的压强，即单位面积上所承受压力的大小。
• 绝对压力:以绝对压力零位为基准，高于绝对压力零位的压力。
• 正压:以大气压力为基准，高于大气压力的压力。

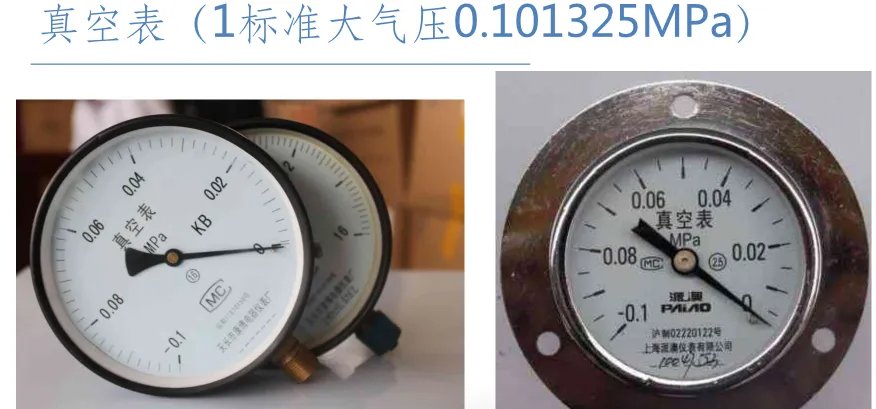

• 负压(真空):以大气压力为基准，低于大气压力的压力。

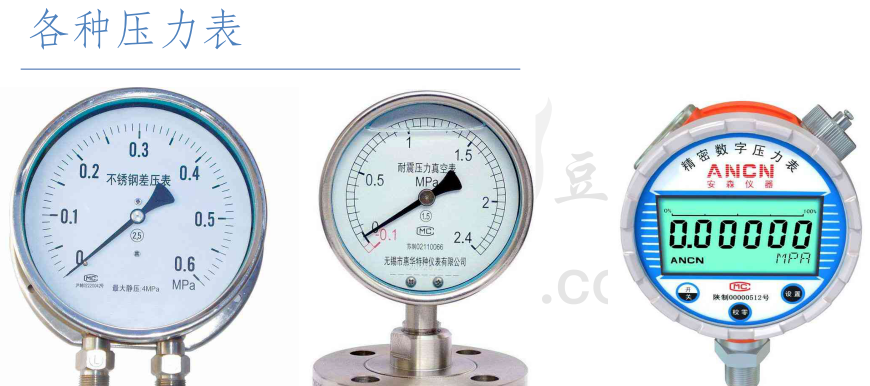

•  差压:两个压力之间的差值。
•  表  压:以大气压力为基准，大于或小于大气压力的压力。

在测量范围内，示值误差应不大于规定的允许误差。

在测量范围内，回程误差应不大于规定的允许误差的绝对值。

轻敲表壳后，指针示值变动量应不大于规定的允许误差绝对值的1/2。

在测量范围内，指针偏转应平稳,无跳动和卡住现象。

02

压力表精度等级知识介绍

40 ；60                     2.5；4.0

10                             1.6；2.5

150；200；250    1.0；1.6

注：使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改。

03

压力的表示方法和分类

压力有两种表示方法:一种是以绝对真空作为基准所表示的压力，称为绝对压力;另一种是以大气压力作为基准所表示的压力，称为相对压力。由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。称为”真空度”。它们的关系如下:

04

压力表的结构及工作原理

封口式弹簧压力表也由外壳部分、指针、刻度盘、弹簧管、弯管和传达室动机构等六个主要部分组成，弹簧管的内腔为封闭形式，外界压力作用于弹簧管外侧使弹簧管变形，由传动机构带动指针转动指示出环境压力。

压力表刻度盘下方圆圈内的数安为压力表的精度等级标记。表示该表的基本误差不超过满量程的百分数。数字越小精度越高。

在测量范围内的压力值由指针显示，刻度盘的指示范围一般做成270度。

05

压力表的安装设置

06

压力表选用及使用中的注意事项

压力类仪表是常见的计量器具，广泛应用于各个领域。它能直观地显示出各个工序环节的压力变化，洞察产品或介质流程中的条件形成，监视生产运行过程中的安全动向，并通过自动连锁或传感装置，构筑了一道迅速可靠的安全保障，为防范事故、保障人身和财产安全发挥了重要作用，被称作安全的“眼睛”。

量程装在锅炉、压力容器上的压力表，其最大量程(表盘上刻度极限值)应与设备的工作压力相适应。压力表的量程一般为设备工作压力的1.5~3倍，最好取2倍。若选用的压力表量程过大，由于同样精度的压力表，量程越大，允许误差的绝对值和肉眼观察的偏差就越大，则会影响压力读数的准确性;反之，若选用的压力。表量程过小，设备的工作压力等于或接近压力表的刻度极限，则会使压力表中的弹性元件长期处于最大的变形状态，易产生永久变形，引起压力表的误差增大和使用寿命降低。另外，压力表的量程过小，万一超压运行，指针越过最大量程接近零位，而使操作人员产生错觉，造成更大的事故。因此，压力表的使用压力范围，应不超过刻度极限的60~70%。

07

常用压力单位及换算

• 帕斯卡Pa(N/m²);千克力每平方厘米Kgf/cm²; 巴bar;

• 毫巴mbar ;标准大气压 atm ;托torr ;英寸水柱inH₂O:

• 毫米汞柱mmHg ;磅每平方英寸PSI(lb/in2)

• 1Mpa≈10Kg/cm 1Bar1Kq/cm

• 1Mpa=1000Kpa 1Bar=100Kpa

• 1Mpa=10000mBar 1Bar=1000mBar

• 1Mpa=7500mmHg 1Bar=750mmHg

• 为方便记忆，可以简化为如下规律:

• 1atm=0.1MPa=100KPa=1公斤=1bar=10米水柱=14.5PSI

• 1KPa=0.01公斤=0.01bar

  =10mbar=7.5mmHg=0.3inHg=7.5torr

  =100mmH₂O=4inH₂O




08

弹簧管压力表及安装要点

目前，在生产现场使用最广泛的就地压力表为机械式压力表，机械式压力表根据其弹性敏感元件的不同主要分为弹簧管（波登管）压力表、膜片压力表、膜盒压力表和波纹管压力表，本文主要以弹簧管压力表为例。

弹簧管压力表品种规格多，具有结构简单、使用方便、精度较高、 坚固耐用、价格便宜的特点，因而被广泛地应用于工业生产上的各种压力测量场合。弹簧管压力表也叫波等管压力表，分为C型管、盘簧管、螺旋管等型式。其结构如图所示。

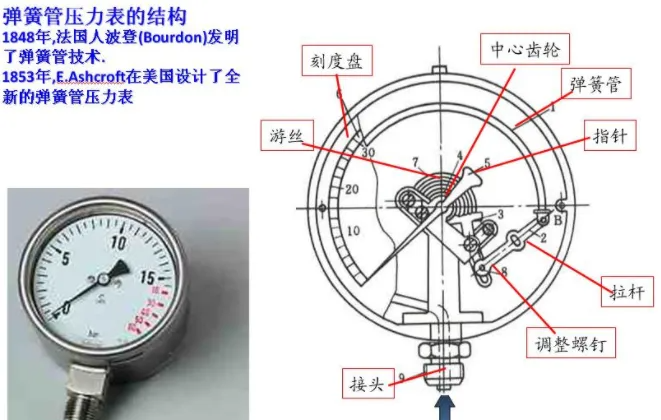

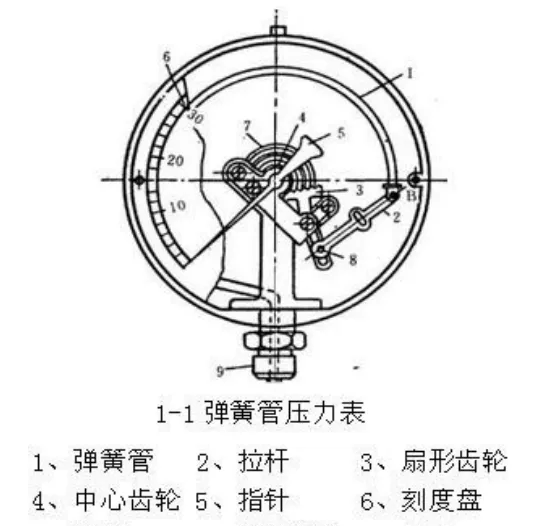

弹簧管压力表结构图

弹簧管在内腔介质压力作用下产生的弹性变形，利用其所具有的弹性特性，将压力转变为弹簧管自由端的弹性位移，然后通过压力表的齿轮传机构放大，压力表就会显示出相对于大气压的相对值(或高或低)。在测量范围内的压力值由指针显示，弹簧管的测量范围一般在0.1MPa ~ 250MPa。

对于压力表的安装应注意以下事项：

1、压力取源部件的安装位置应选在介质流速稳定的地方。

2、 测量带有灰尘、 固体颗粒或沉淀物等混浊介质的压力时， 取源部件应倾斜向上安装。

3、压力取源部件在水平和倾斜的工艺管道上安装时，取压口的方位应符合下列规定：

（1）测量气体压力时，在工艺管道的上半部。

（2）测量液体压力时，在工艺管道的下半部与工艺管道的水平中心线成0～45度夹角的范围内。

（3）测量蒸汽压力时，在工艺管道的上半部及下半部与工艺管道水平中心线成0～45度夹角的范围内。

09

压力表检定周期

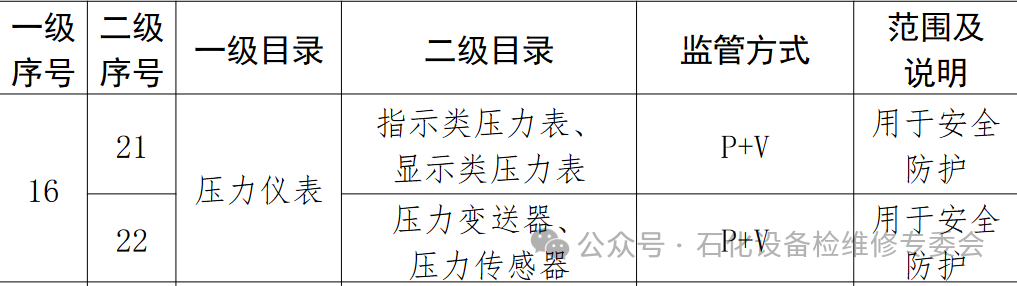

压力表分强制检定和非强制性检定，并非所有压力表都是强制性检定。2019年市场监管总局发布《实施强制管理的计量器具目录的公告》（2019年第48号），目录中第21项、22项用于安全防护类的压力表是需要强制检验的如图

需要强制检验的压力仪表

对于非强制检定类压力表，也是需要定期检定，只不过检定的周期由企业自行确定。

对于化工企业，1988年10月10日，化学工业部、国家技术监督局联合发布《化学工业计量器具分级管理办法》（试行），对计量器具按A、B、C三级分级进行管理。按照此办法附录《化工生产企业计量器具分级管理目录 》在化工企业压力表的压力表分级及检定周期如下：

A级：用于安全防护的压力表，每半年至少检定一次。

B级：用于工艺过程控制的压力表，检定周期为装置的检修期。

C级：用于监测的压力表，检定周期为1—2年；监视用压力表，不需周期检定，发生一次故障即更换。
