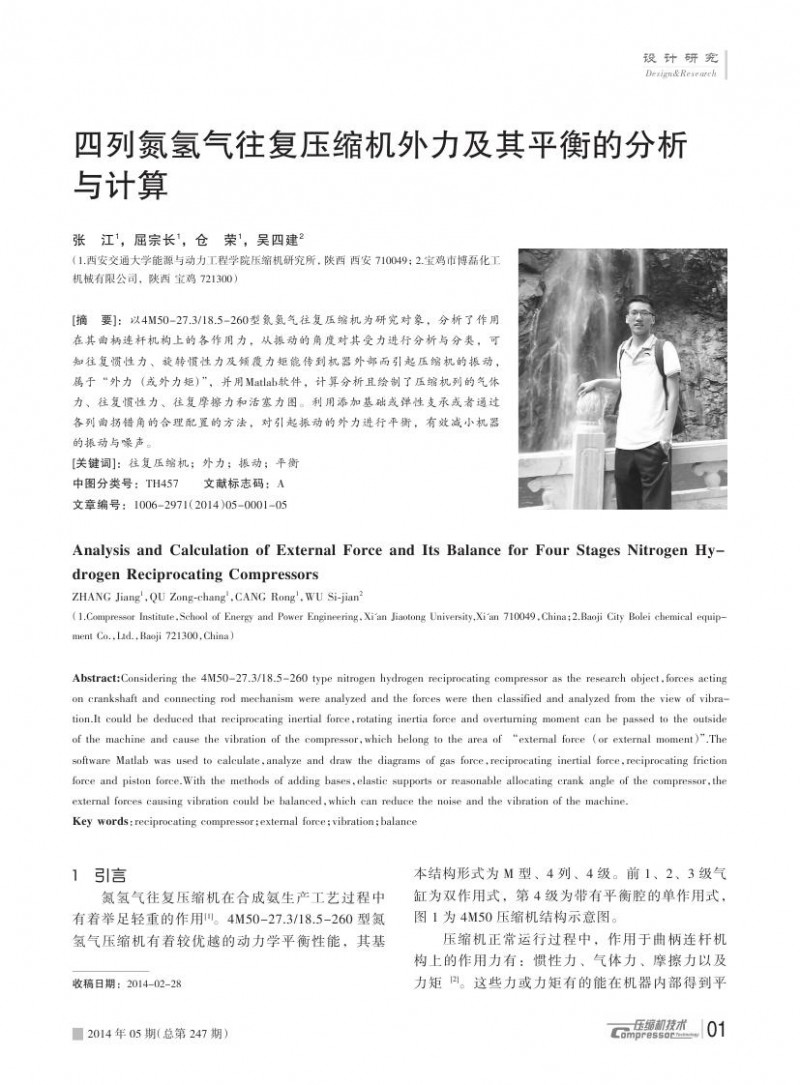

四列氮氢气往复压缩机外力及其平衡的分析与计算

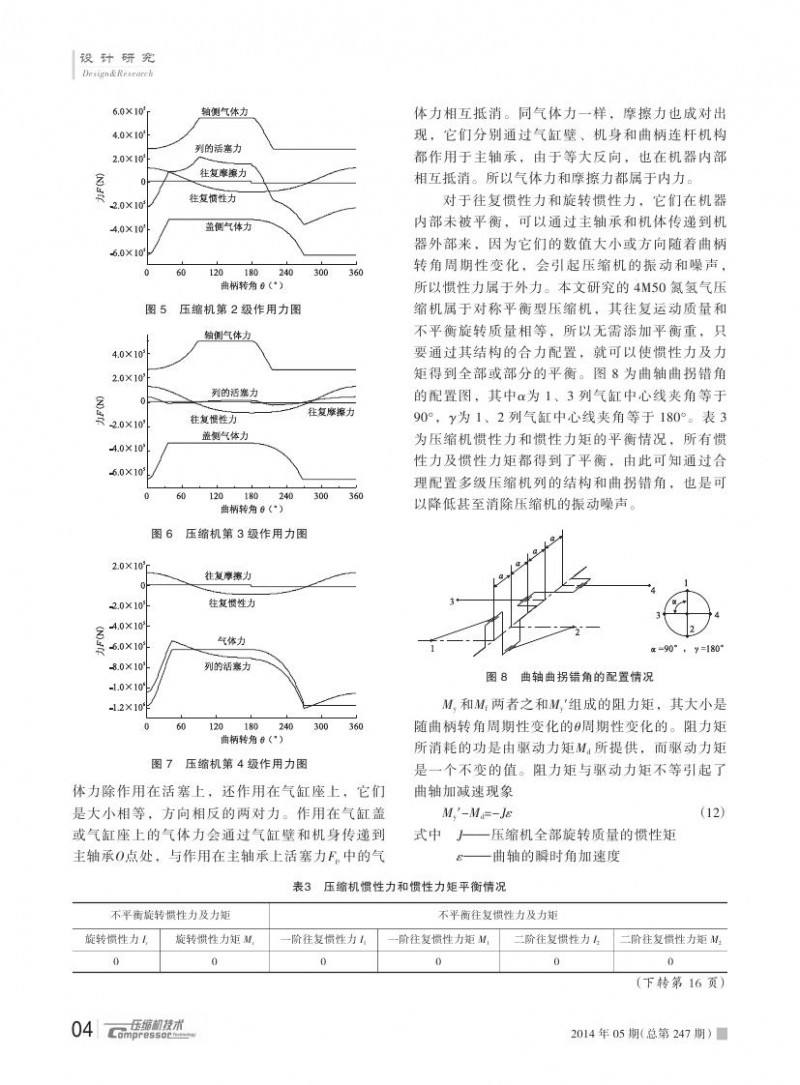

核心提示：以4M50-27.3/18.5-260型氮氢气往复式压缩机为研究对象，分析了作用在其曲柄连杆机构上的各作用力，从振动的角度对其受力进行分析与分类，可知往复惯性力、旋转惯性力及倾覆力矩能传到机器外部而引起压缩机的振动，属于“外力（或外力矩）”，并用Matlab软件，计算分析且绘制了压缩机列的气体力、往复惯性力、往复摩擦力和活塞力图。利用添加基础或弹性支承或者通过各列曲拐错角的合理配置的方法，对引起振动的外力进行平衡，有效减小机器的振动与噪声。
